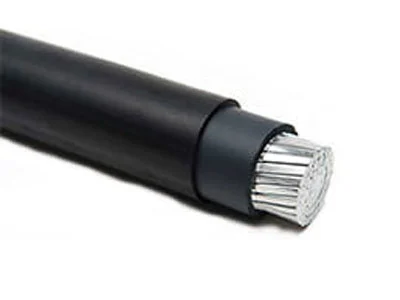

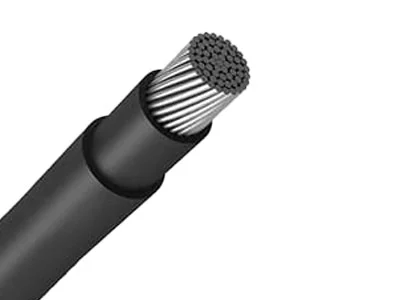

کابل برق آلومینیومی چیست؟ انواع، کاربرد، مزایا و معایب

در سال های اخیر، با افزایش چشمگیر قیمت فلز مس، توجه به جایگزین های اقتصادی تر در صنعت برق افزایش یافته است. در این میان، کابل برق آلومینیومی به دلیل مزایای قابل توجهی که دارد، به یکی از گزینه های اصلی برای بسیاری از پروژه های انتقال و توزیع برق تبدیل شده است. از خطوط فشار قوی گرفته تا سیم کشی برخی بخش های صنعتی و حتی مصارف خاص ساختمانی، آلومینیوم جایگاه خود را پیدا کرده است. اما آیا این جایگزینی همیشه بهترین انتخاب است؟ آیا می توان به همان اندازه که به کابل های مسی اعتماد داریم، به کابل های آلومینیومی نیز تکیه کرد؟ پاسخ به این سوالات نیازمند درک عمیق تر ویژگی ها، انواع، کاربردها، مزایا و معایب کابل های آلومینیومی است. این مقاله قصد دارد تا با رویکردی جامع و تخصصی، شما را با تمام جنبه های کابل برق آلومینیومی آشنا کند تا بتوانید با اطمینان خاطر و بر اساس نیازهای واقعی پروژه خود، بهترین تصمیم را اتخاذ کنید.

تفاوت در رسانایی الکتریکی

مس به طور ذاتی رسانایی الکتریکی بالاتری نسبت به آلومینیوم دارد. به عبارت دقیق تر، رسانایی آلومینیوم تقریباً ۶۰ تا ۶۲ درصد مس است. این بدان معناست که برای انتقال یک جریان الکتریکی مشخص، کابل آلومینیومی نیاز به سطح مقطع بزرگ تری نسبت به کابل مسی دارد. به عنوان مثال، برای انتقال جریانی معادل یک کابل مسی ۱۰ میلی متر مربع، ممکن است نیاز به کابل آلومینیومی با سطح مقطع ۱۶ میلی متر مربع باشد. این تفاوت در رسانایی، مستقیماً بر میزان اتلاف انرژی و افت ولتاژ در طول کابل تأثیر می گذارد. در فواصل طولانی، افت ولتاژ در کابل های آلومینیومی با سطح مقطع یکسان بیشتر خواهد بود، بنابراین باید با افزایش سطح مقطع این مشکل را جبران کرد.

تفاوت در وزن و انعطاف پذیری

یکی از بزرگ ترین مزایای آلومینیوم، وزن بسیار سبک آن است. آلومینیوم تقریباً یک سوم وزن مس را دارد. این ویژگی باعث می شود حمل و نقل و نصب کابل های آلومینیومی، به ویژه در پروژه های بزرگ و خطوط انتقال هوایی، بسیار آسان تر و کم هزینه تر باشد. به همین دلیل در دکل های برق فشار قوی، کابل های آلومینیومی گزینه ارجح هستند. اما در مقابل، مس انعطاف پذیری بسیار بالاتری دارد. کابل های مسی را می توان به راحتی خم کرد و در فضاهای محدود نصب نمود، در حالی که کابل های آلومینیومی خشک تر هستند و در برابر خمش های مکرر آسیب پذیرترند. این موضوع در سیم کشی داخلی ساختمان ها یا جاهایی که نیاز به تغییر مسیر زیاد است، اهمیت پیدا می کند.

مقایسه طول عمر و اکسیداسیون

آلومینیوم در مجاورت هوا به سرعت با اکسیژن واکنش داده و لایه ای از اکسید آلومینیوم بر روی سطح خود تشکیل می دهد. این لایه، که به آن آلومینا می گویند، عایق الکتریکی است و می تواند در نقاط اتصال باعث افزایش مقاومت و گرم شدن شود. این پدیده به مرور زمان می تواند منجر به شل شدن اتصالات و حتی خطر آتش سوزی شود، به خصوص اگر اتصالات به درستی انجام نشده باشند. در مقابل، مس نیز اکسید می شود اما اکسید مس رسانایی دارد و مشکل مشابهی ایجاد نمی کند. برای مقابله با اکسیداسیون در کابل های آلومینیومی، باید از کابلشوها و اتصالات مخصوص و همچنین گریس های ضد اکسیداسیون استفاده کرد. با رعایت این نکات، طول عمر کابل های آلومینیومی می تواند قابل قبول باشد، اما به طور کلی، کابل های مسی در شرایط مشابه، طول عمر بالاتری دارند و نگهداری کمتری نیاز دارند.

ویژگی	کابل آلومینیومی	کابل مسی
رسانایی الکتریکی	حدود 60% مس	بالا
وزن	بسیار سبک	نسبتا سنگین
قیمت	اقتصادی	گران تر
انعطاف پذیری	کمتر	بالا
مقاومت در برابر خوردگی	حساس به اکسیداسیون	بسیار مقاوم
نصب	راحت تر (به دلیل وزن)	دشوارتر (به دلیل وزن)

🌍 کابل آلومینیومی زمینی برای انتقال ولتاژهای بالا در زیر زمین.

☁️ کابل خودنگهدار هوایی ایمن و مقاوم برای خطوط هوایی.

🛡️ کابل های زره دار (مسلح) حفاظت مکانیکی بالا در محیط های خشن.

کابل آلومینیومی زمینی

این نوع کابل ها برای دفن در زیر زمین طراحی شده اند و معمولاً دارای روکش های مقاوم تری در برابر رطوبت، فشار و آسیب های مکانیکی هستند. کابل های زمینی آلومینیومی در تعداد رشته های مختلف (۲، ۳ و ۴ رشته) تولید می شوند و برای انتقال برق در شبکه های توزیع شهری و روستایی، تغذیه کارخانه ها و شهرک های صنعتی کاربرد دارند. به دلیل دفن در زیر زمین، خطر سرقت آنها کمتر است و از نظر زیبایی بصری نیز به شبکه های هوایی ترجیح داده می شوند.

کابل خودنگهدار هوایی

کابل های خودنگهدار، نوعی از کابل های هوایی هستند که رشته های هادی آنها به هم تابیده شده و روی آنها یک روکش عایق از جنس پلی اتیلن (XLPE) قرار گرفته است. این کابل ها به دلیل ساختار خاص خود، نیاز به مقره ندارند و توسط یک سیم نگهدارنده (مسنجر) که معمولاً از جنس آلیاژ آلومینیوم یا فولاد گالوانیزه است، روی تیرهای برق نصب می شوند. مزیت اصلی این کابل ها، افزایش ایمنی، کاهش اتلاف انرژی و مقاومت در برابر شرایط جوی است. از آنها به طور گسترده در شبکه های توزیع برق فشار متوسط و ضعیف در مناطق مسکونی و شهری استفاده می شود.

کابل های زره دار (مسلح)

کابل های زره دار آلومینیومی، دارای یک لایه محافظ فلزی اضافی (زره) هستند که معمولاً از فولاد گالوانیزه یا آلومینیوم ساخته می شود. این زره، کابل را در برابر آسیب های مکانیکی مانند ضربه، فشار و جویدگی توسط حیوانات محافظت می کند. این کابل ها عمدتاً در محیط های صنعتی، کارخانه ها، معادن و مکان هایی که خطر آسیب فیزیکی به کابل بالا است، مورد استفاده قرار می گیرند. زره کابل علاوه بر حفاظت مکانیکی، می تواند به عنوان یک مسیر ارت نیز عمل کند.

کابل های فشار قوی

کابل های فشار قوی آلومینیومی برای انتقال جریان برق با ولتاژهای بسیار بالا (معمولاً بالای ۳۰ کیلو ولت) در مسافت های طولانی استفاده می شوند. این کابل ها دارای ساختار عایق بندی پیچیده تر و لایه های محافظ بیشتری هستند تا بتوانند ولتاژهای بالا را به صورت ایمن منتقل کنند. به دلیل وزن سبک آلومینیوم، این کابل ها در خطوط انتقال هوایی فشار قوی بسیار محبوب هستند، زیرا وزن کمتر به معنای نیاز به دکل های سبک تر و فواصل بیشتر بین دکل ها است که در نهایت به کاهش هزینه های پروژه منجر می شود.

✅ مزایا • قیمت اقتصادی: کابل آلومینیومی به طور قابل توجهی ارزان تر از کابل مسی است. • وزن سبک: حمل و نقل و نصب آسان تر، به خصوص در مسافت های طولانی. • کاهش خطر سرقت: به دلیل ارزش بازیافت پایین تر نسبت به مس. • مقاومت در برابر خوردگی: در خطوط هوایی، لایه اکسید آلومینیوم می تواند محافظت خوبی در برابر عوامل جوی ایجاد کند. • قابلیت بازیافت: آلومینیوم به طور کامل قابل بازیافت است.

⚠️ محدودیت ها • رسانایی کمتر: نیاز به سطح مقطع بزرگ تر برای انتقال جریان مشابه با مس. • اکسیداسیون در اتصالات: لایه اکسید آلومینیوم می تواند باعث افزایش مقاومت و گرم شدن اتصالات شود. • انعطاف پذیری کمتر: شکننده تر در برابر خمش های مکرر و نصب دشوارتر در فضاهای محدود. • خزش (Creep): آلومینیوم در طول زمان تحت فشار ثابت، ممکن است تغییر شکل دائمی بدهد که به شل شدن اتصالات منجر می شود. • ضریب انبساط حرارتی بالا: تغییرات دما می تواند باعث انقباض و انبساط کابل و شل شدن اتصالات شود.

یکی از مهم ترین و رایج ترین کاربردهای کابل برق آلومینیومی، در خطوط انتقال و توزیع برق فشار قوی و متوسط است. وزن سبک آلومینیوم، امکان استفاده از دکل های بلندتر و فواصل بیشتر بین دکل ها را فراهم می کند که این امر به کاهش هزینه های نصب و نگهداری منجر می شود. در شبکه های توزیع محلی، به ویژه در مناطق روستایی و کم تراکم، کابل های خودنگهدار آلومینیومی به دلیل ایمنی بالا و هزینه پایین، جایگزین مناسبی برای کابل های مسی لخت شده اند. در صنعت، از کابل های آلومینیومی برای تغذیه موتورهای الکتریکی با ولتاژ پایین، ترانسفورماتورها و تابلوهای برق استفاده می شود. همچنین، در برخی از سیستم های برق اضطراری و دیزل ژنراتورها نیز از این کابل ها بهره می برند.

در بخش ساختمان، کاربرد کابل برق آلومینیومی محدودتر است، اما در برخی موارد خاص مجاز است. طبق استانداردهای ملی ایران (مانند استاندارد ۳۰۸۴)، استفاده از هادی آلومینیومی برای سیم کشی داخلی ساختمان در سطح مقطع های پایین (مثلاً زیر ۱۰ میلی متر مربع) مجاز نیست و باید از مس استفاده شود. اما برای کابل های ورودی اصلی ساختمان با سطح مقطع بالاتر (مثلاً ۱۰ میلی متر مربع به بالا)، یا برای تغذیه تابلوهای فرعی و تجهیزات پرقدرت، استفاده از کابل های آلومینیومی با رعایت نکات فنی و اتصالات مناسب بلامانع است. برای مثال، در سیم کشی برخی هواپیماها نیز به دلیل اهمیت وزن، از کابل های آلومینیومی خاص استفاده می شود. همچنین، در تولید قطعات الکترونیکی و میکروالکترونیکی مانند خازن ها، آلیاژهای آلومینیوم کاربرد دارند.

مهم ترین نکته در نصب کابل های آلومینیومی، جلوگیری از پدیده خوردگی گالوانیک و اکسیداسیون در نقاط اتصال است. زمانی که دو فلز با پتانسیل الکتروشیمیایی متفاوت (مانند آلومینیوم و مس) در محیط مرطوب با یکدیگر تماس پیدا کنند، یک باتری کوچک تشکیل شده و فلز با پتانسیل کمتر (در اینجا آلومینیوم) خورده می شود. برای حل این مشکل، باید از اتصالات مخصوصی استفاده کرد. کابلشوهای دو فلزی (Bimetallic Lugs) که یک سمت آنها آلومینیومی و سمت دیگر مسی است، بهترین راه حل برای اتصال کابل آلومینیومی به تجهیزات مسی هستند. همچنین، استفاده از کابلشوهای مسی که داخل آنها با ماده ای ضد اکسید پر شده است، نیز متداول است.

علاوه بر این، در هنگام اتصال، سطح کابل آلومینیومی باید کاملاً تمیز و عاری از هرگونه آلودگی باشد. استفاده از گریس های ضد اکسیداسیون در محل اتصال، به جلوگیری از تشکیل لایه اکسید و حفظ رسانایی کمک می کند. پیچاندن صحیح و محکم پیچ ها در ترمینال ها نیز اهمیت زیادی دارد، زیرا آلومینیوم خاصیت خزش دارد و ممکن است با گذشت زمان، پیچ ها شل شوند. بازرسی دوره ای اتصالات و سفت کردن مجدد آنها، می تواند به افزایش ایمنی و طول عمر سیستم کمک کند. در سیم کشی های هوایی نیز، کشش مناسب کابل و رعایت فواصل استاندارد برای جلوگیری از تماس با موانع و تحمل بارهای مکانیکی، از اصول مهم نصب است.

1️⃣ تعیین نیازجریان، ولتاژ، طول

2️⃣ نوع کابلزمینی، هوایی، زره دار

3️⃣ سطح مقطعمتناسب با جریان

4️⃣ استانداردهاتأیید کیفیت

اولین گام در خرید کابل برق آلومینیومی، تعیین دقیق نیازهای پروژه است. باید میزان جریان الکتریکی مورد نیاز، ولتاژ، طول کابل و شرایط محیطی (دمای محیط، رطوبت، وجود مواد خورنده) را مشخص کنید. این اطلاعات به شما کمک می کند تا سطح مقطع و نوع عایق مناسب را انتخاب کنید. با توجه به رسانایی کمتر آلومینیوم، همیشه یک کابل آلومینیومی با سطح مقطع بزرگ تر از معادل مسی آن برای همان جریان مورد نیاز است.

گام بعدی، انتخاب نوع کابل است. آیا کابل برای دفن در زمین نیاز است (کابل زمینی)، یا برای خطوط هوایی (کابل خودنگهدار یا هوایی لخت)، یا در محیطی با خطر آسیب مکانیکی (کابل زره دار)؟ هر کدام از این انواع ویژگی های خاص خود را دارند. در نهایت، اطمینان از رعایت استانداردهای ملی (مانند ISIRI) و بین المللی (مانند IEC) برای کابل بسیار مهم است. خرید از تولیدکنندگان معتبر و دارای گواهینامه، تضمین کننده کیفیت و ایمنی کابل خواهد بود. توجه به قیمت کابل آلومینیومی نیز از اهمیت ویژه ای برخوردار است، اما هرگز کیفیت را فدای قیمت نکنید. یک کابل ارزان تر اما بی کیفیت می تواند در درازمدت هزینه های بسیار بیشتری (تعمیر، قطعی برق، خطر آتش سوزی) را به همراه داشته باشد.

در ایران، سازمان ملی استاندارد ایران (ISIRI) مسئول تدوین و نظارت بر استانداردهای مربوط به سیم و کابل است. استانداردهای مربوط به کابل های آلومینیومی، مشخصات فنی دقیقی را برای هادی، عایق، روکش، مقاومت الکتریکی، مقاومت مکانیکی و تست های لازم ارائه می دهند. برای مثال، استاندارد ISIRI 3569 مربوط به کابل های قدرت با عایق اکسترود شده و ولتاژ نامی ۶/۱ کیلوولت است که شامل کابل های آلومینیومی نیز می شود. رعایت این استانداردها تضمین می کند که کابل تولید شده از کیفیت لازم برخوردار بوده و برای کاربرد مورد نظر ایمن است.

در سطح بین المللی، کمیسیون بین المللی الکتروتکنیک (IEC) مهم ترین نهاد استانداردسازی در زمینه برق است. استانداردهای IEC به طور گسترده در سراسر جهان به عنوان مرجع پذیرفته شده اند. برای مثال، IEC 60502 مربوط به کابل های قدرت با عایق اکسترود شده برای ولتاژهای نامی از ۱ کیلو ولت تا ۳۰ کیلو ولت است که شامل کابل های آلومینیومی نیز می شود. خرید کابل هایی که دارای گواهینامه تطابق با استانداردهای معتبر ملی و بین المللی هستند، اطمینان خاطر بیشتری را برای مصرف کننده فراهم می آورد. این استانداردها به خصوص در مورد آلیاژهای آلومینیومی که برای هادی استفاده می شوند (مانند آلیاژ ۸۰۰۰ یا ۱۳۵۰) و همچنین نوع عایق و روکش، جزئیات مهمی را بیان می کنند.
